| Напряжение, В | 220 |
|---|---|
| Потребляемая (выходная) мощность, кВт | 2,1 (1,5) |
| Частота вращения стругального вала | 5200 |
| Диаметр строгального вала | 72 мм |
| Размер ножей (ДхШхТ) | 205х19х3,0 мм |
| Количество ножей | 4 |
| Максимальная ширина заготовки, мм | 200 мм |
| Глубина строгания за один проход | 0-3,0 мм |
| Размеры фуговального стола (ДхШ) | 1780х230 мм |
| Размеры фуговального упора (ДхВ) | 1010х120 мм |
| Угол наклона фуговального упора | -45-0-45° |
| Диаметр вытяжного штуцера, мм | 100 мм |
| Длина, мм | 1790 |
| Ширина, мм | 700 |
| Высота, мм | 1150 |
| Масса, кг | 193 |
| Длина в упаковке, см | 190 |
| Ширина в упаковке, см | 50 |
| Высота в упаковке, см | 32 |
| Масса в упаковке, кг | 203 |
ОСОБЕННОСТИ:

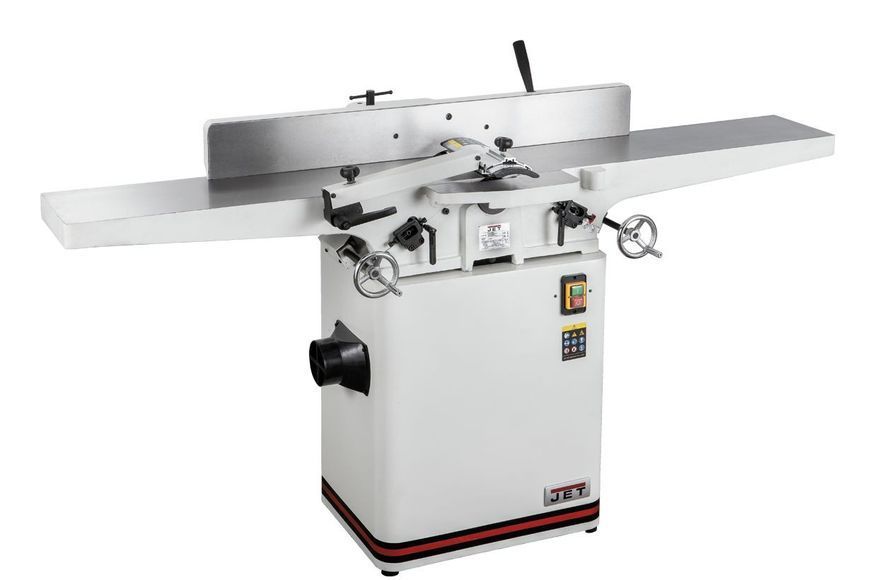

JJ-8L-M — это фуговальный станок с шириной строгания 200 мм и длинными чугунными столами. Его конструкция состоит из двух частей: нижняя часть служит подставкой и содержит однофазный асинхронный двигатель и кожух для сбора стружки с 100-миллиметровым аспирационным патрубком. В верхней части расположены чугунные рабочие столы, защитный кожух, упор для заготовок и чугунное основание со строгальным валом.
Столы регулируются по высоте с помощью винтовых механизмов, которые управляются ручками-маховиками. Передний стол используется для настройки глубины строгания с помощью разметки, а задний регулируется только во время обслуживания станка.
Чугунный упор заготовки имеет механизм наклона в обе стороны, с фиксацией положения при помощи резьбового зажима.

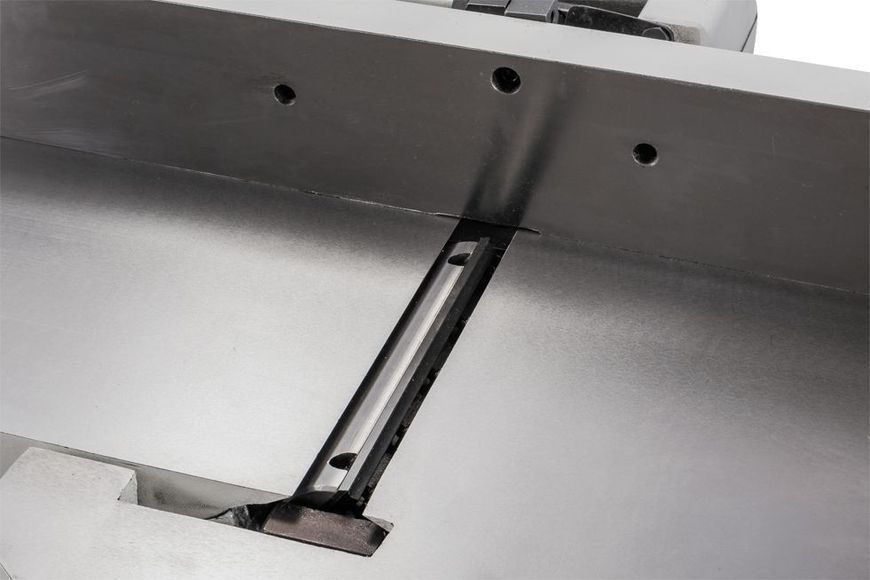

Станок поставляется с четырехножевым строгальным валом, который при желании можно заменить на вал helical. Helical-вал особенно подходит для интенсивной эксплуатации, снижает потребность в обслуживании и обеспечивает более высокое качество обработки. На валу установлены 36 твердосплавных лезвий, расположенных по спирали в четыре ряда.
Каждый сегмент имеет четыре режущие кромки, что увеличивает срок их службы. Замена или переворот сегментов выполняется выборочно, по мере необходимости, без дополнительных настроек.
Helical-вал создает мелкую стружку, которая не засоряет аспирационную систему и легко удаляется. Спиральное расположение лезвий обеспечивает плавный заход ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.
КОМПЛЕКТАЦИЯ:
